一、西门子定位器调试前准备工作

1        接汽源，再接电源，将电流给到4mA以上

2        如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的最大点或最小点。

3        看最小点应在5-9之间，不对调定位器的黑色齿轮。看最大点应不超过95，调最小点尽量接近5.

4        用“+”、“—”键将阀门行程调到50%，调试前准备工作完成。

注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。

二、西门子定位器初始化的调校步骤

Ⅰ、执行机构的自动初始化

注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！

如果你希望在初始化阶段完成后，计算的整个冲程量用mm 表示，这一步必须设置。为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。

通过下按功能键超过 5 秒，退出组态方式。约5 秒后，软键显示将出现。松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。

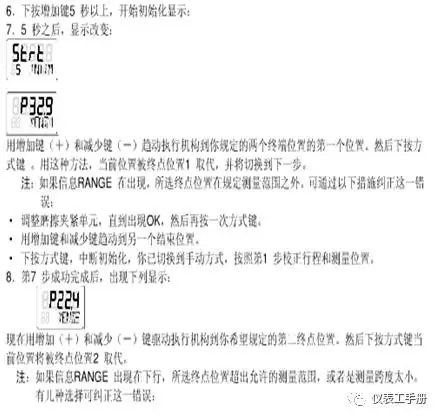

Ⅱ、执行器手动初始化

利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。杆的开始和终止位置可手工设定。初始化剩下的步骤（控制参数最佳化）如同自动初始化一样自动进行。

直行程执行机构手动初始化的顺序步骤。

1．对直行程执行机构实行初始化。通过手工驱动保证覆盖全部冲程，即显示电

位计设定处于P5.0 和P95.0 的允许范围中间

如果你希望初始化过程结束时，测定的全冲程用mm 表示，你需要在显示器中选择与驱动销钉在杆刻度上设定的值相同，或对介质调整来说下一个更高的值。

下按功能键超过 5 秒，离开杆组态方式。接近5 秒后，软键显示将出现。松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。

注：改变调整门的开关方向，需要调整定位器的7和38项，两项同时用“+”、“—”键更改，两项的设置必须要相同。
