对夹式蝶阀是工业管路中最为常见的阀门种类之一，对夹式蝶阀本身结构比较小，只需把蝶阀放入管道两端法兰中间，用双头螺栓穿过管道法兰和对夹式蝶阀锁紧，就可控制管路的流体介质。对夹式蝶阀特别适用于空间狭窄或管道之间距离较短的场所，蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

一、对夹式蝶阀安装前说明：

1、安装开始操作前，用空气喷洗清除配管上的外物，配管内面用清水清洗干净。

2、仔细核对阀门使用情况是否与其性能规范相符；（温度、压力）

3、检查阀门通道及密封面是否有杂物，并及时清除；

4、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；

5、对夹式蝶阀必须使用专用的蝶阀法兰片。

6、电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。

7、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面必须贴合完整；如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。

二、对夹式蝶阀安装步骤：

对夹式蝶阀的正确安装关系到蝶阀的密封程度，以及会不会泄露等问题，包括工况作业中的安全性，用户应对安装流程加以了解。

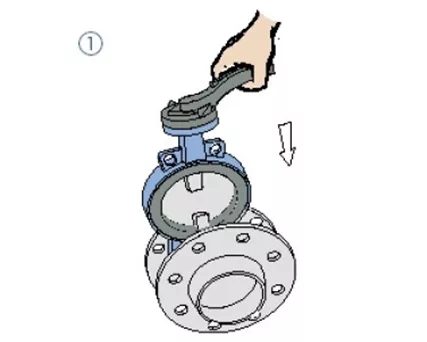

1、如所示，将阀门放置于预安装的两片法兰之间，注意螺栓孔要整齐对齐。

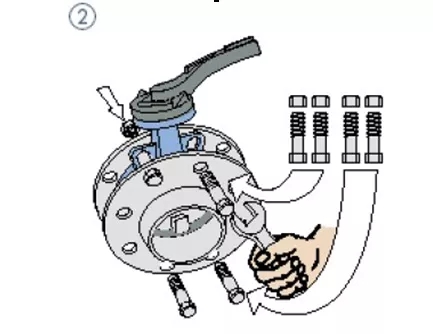

2、将四对螺栓螺母轻轻插入法兰孔，将螺母稍加拧紧以校正法兰面的平面度；

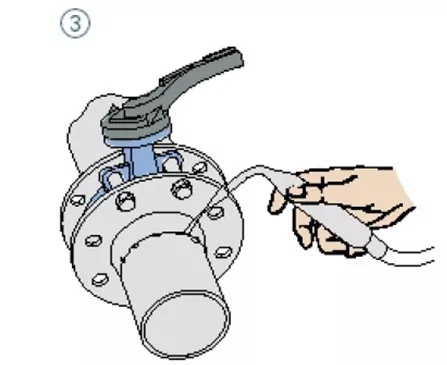

3、将法兰利用点焊固定于管道上；

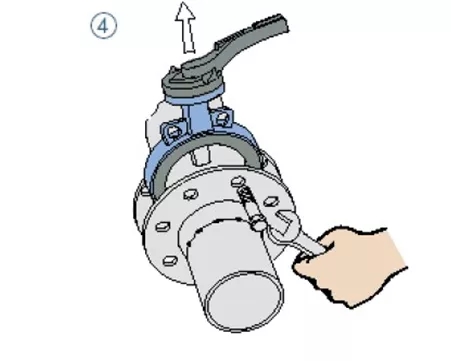

4、将阀门移出；

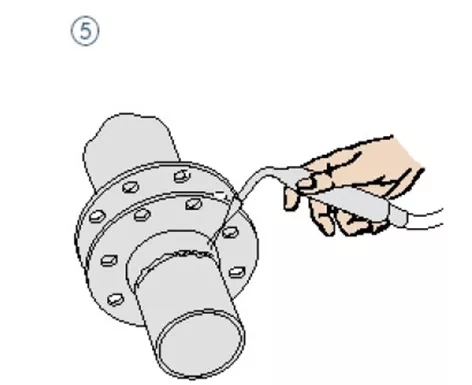

5、将法兰完全焊接固定在管道上；

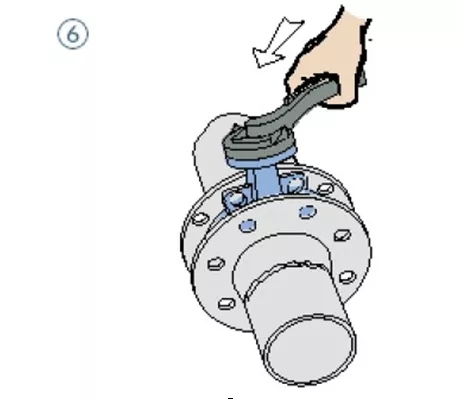

6、待焊口冷却后再安装阀门。保证阀门在法兰中有足够活动空间以防止阀门被损坏，并保证阀板有一定的开度；

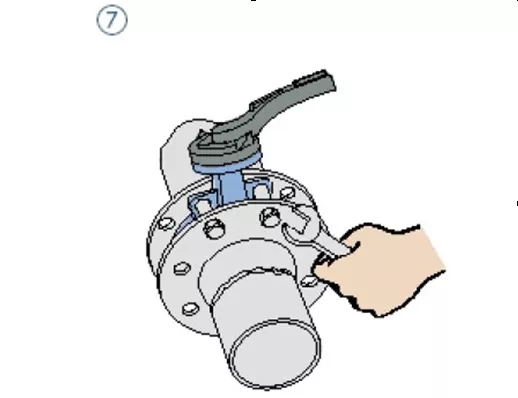

7、校正阀门位置并将四对螺栓拧紧，（注意不要拧得过紧）

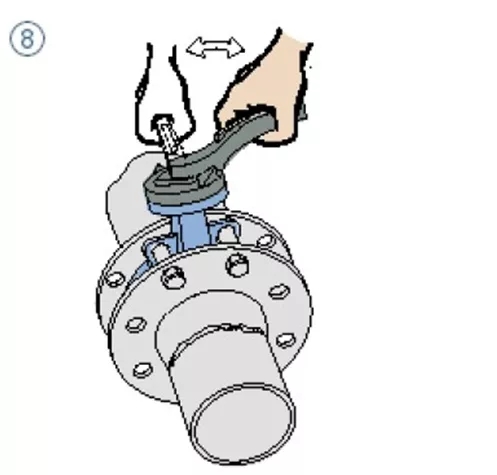

8、将阀门打开，保证阀板能自由开闭，然后使阀板轻微开启；

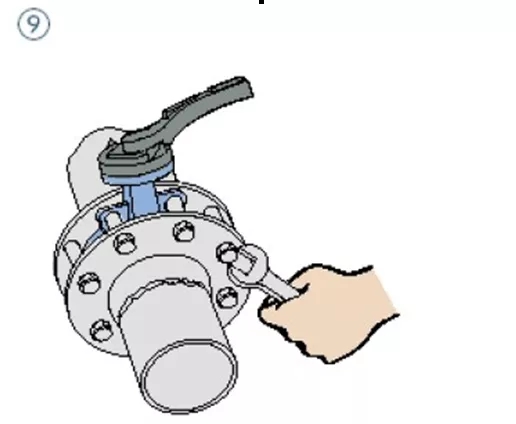

9、交叉均衡将所有螺母拧紧；

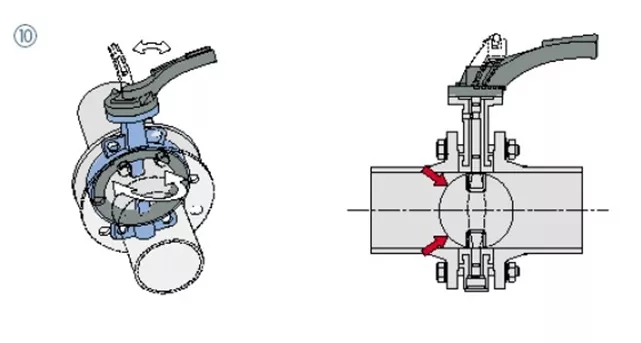

10、再次确认阀门能自由开闭，注意：确认阀板没有碰到管道。

对夹式蝶阀的安装首先在安装前要必须平放，切记不可随意的磕碰，在安装的时候将它拉制成安装的长度之后，在现场管道的设计当中，没有经过特殊的允许是不可以随意拆卸对夹式蝶阀，这是我们要在安装前知道的。同时大家还要知道，对夹式蝶阀可以安装在任意的位置，但对夹式蝶阀安装完成之后就需要沿线铺设蝶阀，对对夹式蝶阀做一个支架，而支架一旦做成之后，在用的时候就严格禁止将支架卸掉。
