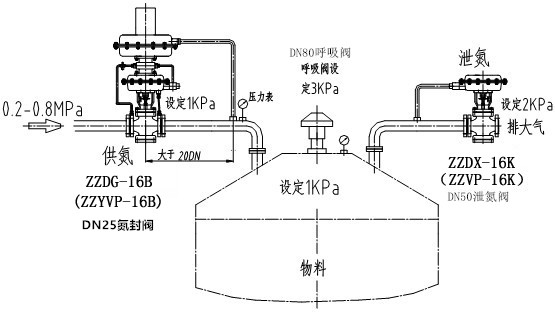

自力式氮封阀结构图：

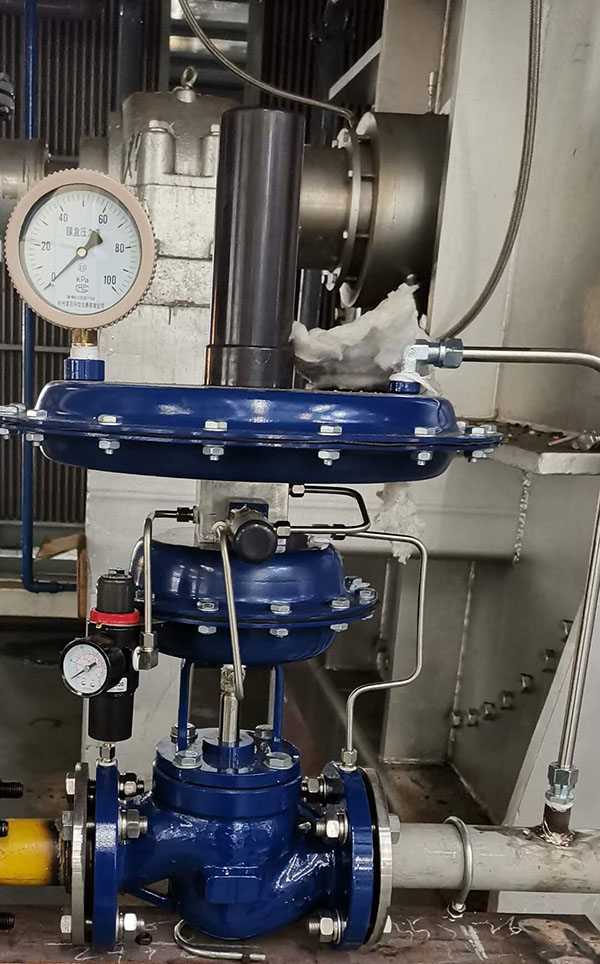

    氮封装置是由供氮装置和泄氮装置两部分组成。供氮装置由指挥器和主阀两部分组成；泄氮装置由反馈的压开型微压调节阀组成。氮气压力一般设为100mmH2O，通过氮封装置控制。当储罐进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升至高于泄氮装置压力设定值时，泄氮装置打开，向外界释放氮气。使罐内压力下降，降至泄氮压力设定点时，泄氮装置自动关闭。当储罐出液阀开启，用户放料时，气相部分容积增大，罐内压力降低，供氮装置开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升至供氮装置自动关闭。可参见现场实例图：

自力式氮封阀结构原理
     氮封装置结构(见图四)，将设在罐顶的取压点的介质经导压管引入检测机构(7)、介质在检测元件上产生一个作用力与弹簧(8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯(6)打开，使阀前气体经减压阀(5)、节流阀(4)、进入主阀执行机构(3)上、下膜室，打开主阀阀芯(2)、向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯(6)、由于主阀执行机构中弹簧作用，关闭主阀，停止供氮。

自力式氮封阀工作原理：
　　当氮封阀关闭时，主阀的活塞是在一个密封室内，当储罐压力等于或大于设定的压力时，膜片就被向上顶起，气导阀在弹簧的作用下向上移动，把气导阀上的密封圈紧紧压在阀座上，关闭了控制气的进口，同时特殊阀芯室的压力增加并接近氮气总管的压力，此压力通过内部通道，从特殊阀芯室传到主阀阀芯室。主阀的活塞就处于氮气总管压力的作用，由于主阀阀芯上、下所受气体压力平衡，所以主阀阀芯在自重和弹簧的作用下将阀门紧密关死。

　　1、当氮封阀关闭时，主阀的活塞是在一个密封室内，当储罐压力等于或大于设定的压力时，膜片就被向上顶起，气导阀在弹簧的作用下向上移动，把气导阀上的密封圈紧紧压在阀座上，关闭了控制气的进口，同时特殊阀芯室的压力增加并接近氮气总管的压力，此压力通过内部通道，从特殊阀芯室传到主阀阀芯室。主阀的活塞就处于氮气总管压力的作用，由于主阀阀芯上、下所受气体压力平衡，所以主阀阀芯在自重和弹簧的作用下将阀门紧密关死。
　　2、氮封阀打开时，当储罐压力稍微低于设定压力时，膜片因为感应压力下降而向下移动，推动气导阀打开，氮气经过孔板、气导阀的出口进入储罐，使储罐内的压力增加，同时气导阀的特殊阀芯室的压力下降，氮气通过内部通道从特殊阀芯室进入主阀阀芯室。由于主阀阀芯的活塞面积大于主阀阀座孔面积，并有弹簧的弹力和主阀的重量，所以当储罐压力稍微低于设定点时，特殊阀芯室和主阀阀芯室的压力降低很小，主阀仍然保持关闭，氮气只从气导阀进入储罐。
