■ ZX型气动薄膜三通调节阀概述

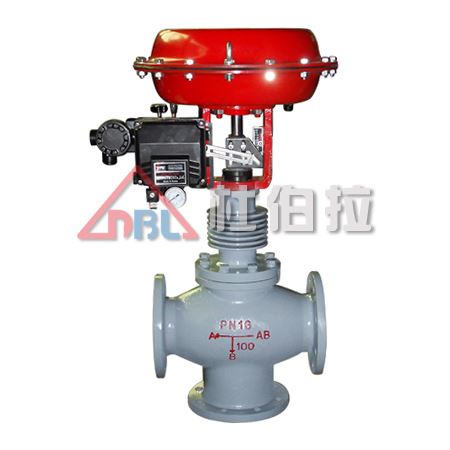

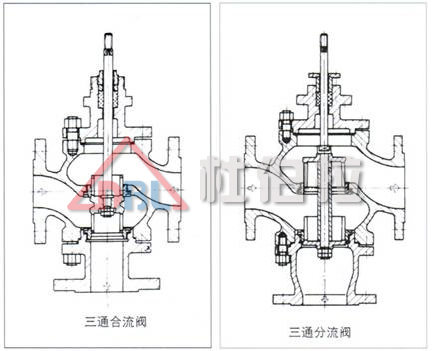

ZX型新系列气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构。ZX型气动薄膜调节阀具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
本系列产品有三通合流(ZXQ)及三通分流(ZXX)两种。公称压力等级有1.6、4.0、6.4MPa；阀体口径范围DN25～200。适用流体温度由-60℃～+450℃。泄漏量标准有Ⅳ级。流量特性有直线、抛物线两种。
■ ZX型气动薄膜三通调节阀特点
·流体对阀芯作用方向都处于流开状态，故阀能稳定工作。
·除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
·执行机构采用多弹簧结构，高度减少30％、重量减轻30％。
■ ZX型气动薄膜三通调节阀主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti
波纹膜片：丁腈橡胶夹增强涤纶织物
填料：聚四氟乙烯、柔性石墨
弹簧：60Si2Mn
膜盖：A3
推杆、阀杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
■ ZX型气动薄膜三通调节阀规格与技术参数
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | |
| 额定行程L(mm) | 16 | 25 | 40 | 60 | |||||||
| 膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | |||||||
| 公称压力PN(MPa) | 1.6、4.0、6.4 | ||||||||||
| 固有流量特性 | 直线、抛物线 | ||||||||||
| 固有可调比R | 30 | ||||||||||

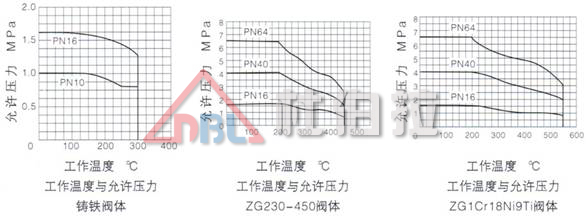

| 工作温度t(℃) | 普通型：铸铁-20～200 铸钢-40～250 铸不锈钢-60～250 散热型：铸钢-40～450 铸不锈钢-60～450 | ||||||||||
| 两种介质温度差t(℃) | 铸铁≤150铸钢 铸不锈钢≤200 | ||||||||||
| 信号范围Pr(kPa) | 40～200 | ||||||||||
| 气源压力Ps(MPa) | 0.14～0.4 | ||||||||||
| 允许泄漏量 | 10-4×阀额定容量 | ||||||||||
| 允许压差△P(MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 | |
﹡本产品性能指标贯彻GB/T4213-92标准
■ ZX型气动薄膜三通调节阀阀体及阀芯材料选择

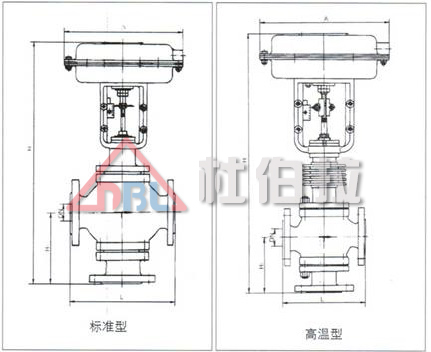

■ ZX型气动薄膜三通调节阀外形尺寸及重量(单位：mm)
| 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| A | 282 | 306 | 306 | 306 | 394 | 394 | 394 | 498 | 498 | 498 | ||
| H1 | PN16 | 121 | 130 | 140 | 153 | 178 | 190 | 200 | 260 | 320 | 360 | |
| PN40 | 130 | 140 | 150 | 160 | 185 | 200 | 220 | 280 | 320 | 380 | ||
| PN64 | 160 | 170 | 180 | 200 | 230 | 250 | 282 | 310 | 430 | 480 | ||
| H | 普通型 | PN16、PN40 | 490 | 480 | 540 | 580 | 710 | 730 | 750 | 895 | 1005 | 1045 |
| PN64 | 560 | 561 | 596 | 630 | 760 | 798 | 876 | 892 | 1200 | 1263 | ||
| 高温型 | 600 | 615 | 650 | 670 | 850 | 870 | 900 | 1040 | 1330 | 1370 | ||
| 重 量 (kg) | 普通型 | PN16、PN40 | 21 | 23 | 33 | 36 | 64 | 72 | 92 | 155 | 193 | 286 |
| PN64 | 25 | 28 | 40 | 45 | 74 | 85 | 112 | 180 | 243 | 336 | ||
| 高温型 | 重量增加（5-10）% | |||||||||||
注：1、本表高温型的高度与重量以PN16为依据。
2、带手轮机构高度应增加152(DN20～50)、182(DN65～100)、253(DN125～200)
■ ZX型气动薄膜三通调节阀连接尺寸及标准
·法兰标准：铸铁法兰按GB4216.5-84
铸钢法兰按GB9113-88、JB/T79.1-94
·法兰密封面型式：PN10、PN16为凸面；
PN40、PN64为凹凸面、阀体为凹面。
·结构长度：按GB12221-89标准
·薄膜执行机构气信号接口：内螺纹M16×1.5
·夹套保温型夹套载热体接口：对焊φ18×4
﹡阀体法兰及法兰端面距离可以按用户指定的标准制造。如：ANSI、JIS、DIN等标准。
■ ZX型气动薄膜三通调节阀订货须知
订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·介质名称
·工作温度及范围
·整机作用方式
·阀体、阀内件及填料材质
·所配附件
·其它特殊要求

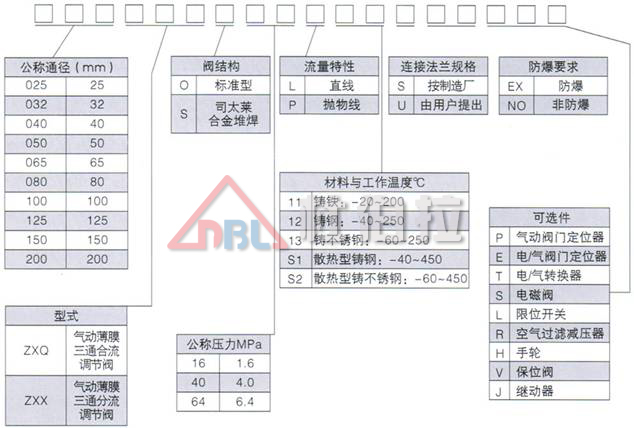

■ ZX型气动薄膜三通调节阀型号
