自力式调节阀组-单回路产品介绍

ZZYP(M、N）型自力式压力调节阀不是安装在管道上，而是配合其它阀门或管道联合安装在系统中，通常有单路减压和双路减压两种。用户可以根据需要订购。

自力式调节阀组-单回路阀结构形式

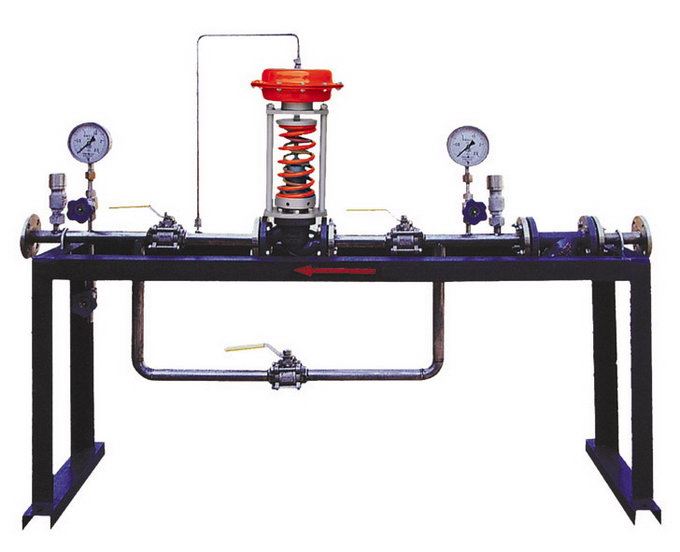

A.单路减压

一、用于各种气体及低粘度液体的减压

二、用于各种高粘度液体的介质减压

三、用于蒸汽减压的自力式

B.双路减压

双路减压只用于在工况特别重要，系统不允许出故障的系统中，平常一路工作，一路关闭备用，只要流量足够，不需要同时开启两路减压，以免出现阀开度过小产生震荡和噪声影响阀使用寿命。

一、用于各种气体及低粘度液体的减压

二、用于各种高粘度液体介质的减压

        同气体减压，只是自力式阀门倒装便可。

三、用于蒸汽减压的自力式双路阀组

外形尺寸

自力式调节阀组-单回路产品安装与使用

*阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力调节阀为自立在水平管上，当位置空间不允许时才倒装或斜装。

*阀在蒸汽或高粘度液体介质中使用时，通常ZZY型自力式压力调节阀为倒立安装在水平管上，冷凝器（蒸汽用自力式）应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约3个月灌水一次。

*取压点应取在调压阀适当位置，阀前调压应大于2倍管道直径，阀后调压大于6倍管道直径。

*为便于现场维修及操作，调压阀四周应留有适当空间。

*当介质为洁净气体或液体时，阀前过滤器可不安装。

*调压阀通径过大（DN≥100时），应有固定支架。

*当确认介质很洁净时，件3可不安装。

*位置实在不允许时，旁通阀（手动）可以省略（我们不推荐）。

*阀组后根据需要用户可选配止回阀、安全阀等。

*自力式阀根据计算通径可以小于管道直径，而截止阀、切断球阀、旁通阀、过滤器则不能小于管道直径。
