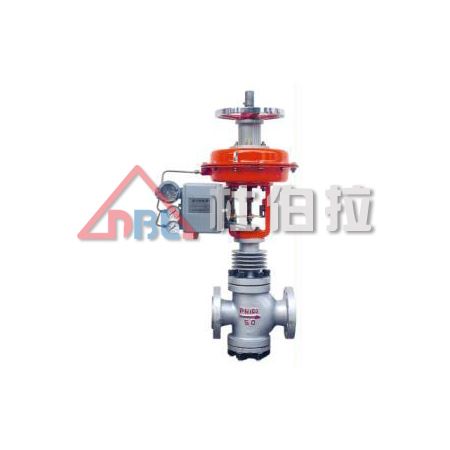

■ ZXN型气动薄膜调节阀(双座)概述
ZXN型气动薄膜调节阀(双座)[ZXN型新系列气动薄膜直通双座调节阀]采用双导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,而允许泄漏量也较大的不是很清洁的介质场合。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN25~400。适用流体温度由-250℃~+560℃范围内多种档次。泄漏量标准有Ⅱ级或Ⅳ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
■ ZXN型气动薄膜调节阀(双座)特点
·顶、底双导向双座调节阀.工作时稳定性好。
·有两个阀芯和阀座,采用“四通”阀体,可以方便地由正装改装成反装,气关阀变气开阀。
·阀体按流体动力学原理设计的等截面低流阻流道,额定流量系数大。
·不平衡力小,允许使用压差较大。
·执行机构采用多弹簧结构,高度减小30%、重量减轻30%。
·可调范围大,固有可调比为50。
·ZXNV型波纹管密封调节阀对移动的阀杆形成完全的密封,杜绝流体外漏。
·ZXNJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。
■ ZXN型气动薄膜调节阀(双座)主要零件材料
阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
填料:聚四氟乙烯、柔性石墨
波纹管:1Cr18Ni9Ti
垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖:A3
波纹膜片:丁腈橡胶夹增强涤纶织物
弹簧:60Si2Mn
推杆、阀杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13
软密封阀芯:增强聚四氟乙烯
■ ZXN型气动薄膜调节阀(双座)规格与技术参数
公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数Kv | 12.1 | 19.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 | |
11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | ||
额定行程L(mm) | 16 | 25 | 40 | 60 | |||||||
膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | |||||||
公称压力PN(MPa) | 1.0、1.6、4.0、6.4 | ||||||||||
固有流量特性 | 直线、等百分比 | ||||||||||
固有可调比 | 50 | ||||||||||
信号范围Pr(kPa) | 20~100、40~200、20~60、60~100、80~240 | ||||||||||
气源压力Ps(MPa) | 0.14~0.4 | ||||||||||
允许泄漏量(l/h) | Ⅱ级(5×10-3×阀额定容量) Ⅳ级(10-4×阀额定容量) | ||||||||||
工作温度t (℃) | 常温型 | -20~200、-40~250、-60~250 | |||||||||
散热型 | -40~450、-60~450 | ||||||||||
高温型 | 450~560 | ||||||||||
低温型 | -60~-100、-100~-200、-200~-250 |
﹡本产品性能指标贯彻GB/T4213-92标准
■ ZXN型气动薄膜调节阀(双座)阀体及上阀盖型式
■ ZXN型气动薄膜调节阀(双座)阀体及阀芯材料选择
软阀座型 工作温度与最大压差范围 司太莱合金堆焊阀座 工作温度与常用压差范围
■ ZXN型气动薄膜调节阀(双座)允许压差
气关式调节阀允许压差表(单位:MPa)
膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||
信号范围Pr(kPa) | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 40-200 | ||
气源压力Ps(MPa) | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | ||
需配附件 | - | P | - | P | - | P | - | P | ||
公 称 通 径 DN (mm) 及 阀 座 直 径 d (mm) | 25 | 25 | 5.57 | 6.40 | ||||||
32 | 32 | 6.16 | 6.40 | |||||||
40 | 25 | 5.57 | 6.40 | |||||||
32 | 6.16 | 6.40 | ||||||||
40 | 4.90 | 6.40 | ||||||||
50 | 32 | 6.16 | 6.40 | |||||||
40 | 4.90 | 6.40 | ||||||||
50 | 3.90 | 6.40 | ||||||||
65 | 65 | 4.48 | 6.40 | |||||||
80 | 50 | 3.90 | 6.40 | |||||||
65 | 4.48 | 6.40 | ||||||||
80 | 3.62 | 6.40 | ||||||||
100 | 65 | 4.48 | 6.40 | |||||||
80 | 3.62 | 6.40 | ||||||||
100 | 2.89 | 6.40 | ||||||||
125 | 125 | 3.85 | 6.40 | |||||||
150 | 100 | 2.89 | 6.40 | |||||||
125 | 3.85 | 6.40 | ||||||||
150 | 3.20 | 6.40 | ||||||||
200 | 125 | 3.85 | 6.40 | |||||||
150 | 3.20 | 6.40 | ||||||||
200 | 1.60 | 4.81 |
﹡P:阀门定位器
﹡﹡对于缩容阀体允许压差,以同口径全容阀体允许压差计。
■ ZXN型气动薄膜调节阀(双座)允许压差
气开式调节阀允许压差表(单位:MPa)
膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||
信号范围Pr(kPa) | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 40-200 | ||
气源压力Ps(MPa) | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | ||
需配附件 | - | P | - | P | - | P | - | P | ||
公 称 通 径 DN (mm) 及 阀 座 直 径 d (mm) | 25 | 25 | 5.57 | 6.40 | ||||||
32 | 32 | 6.16 | 6.40 | |||||||
40 | 25 | 5.57 | 6.40 | |||||||
32 | 6.16 | 6.40 | ||||||||
40 | 4.90 | 6.40 | ||||||||
50 | 32 | 6.16 | 6.40 | |||||||
40 | 4.90 | 6.40 | ||||||||
50 | 3.90 | 6.40 | ||||||||
65 | 65 | 4.48 | 6.40 | |||||||
80 | 50 | 3.90 | 6.40 | |||||||
65 | 4.48 | 6.40 | ||||||||
80 | 3.63 | 6.40 | ||||||||
100 | 65 | 4.48 | 6.40 | |||||||
80 | 3.63 | 6.40 | ||||||||
100 | 2.90 | 6.40 | ||||||||
125 | 125 | 3.85 | 6.40 | |||||||
150 | 100 | 2.90 | 6.40 | |||||||
125 | 3.85 | 6.40 | ||||||||
150 | 3.20 | 6.40 | ||||||||
200 | 125 | 3.85 | 6.40 | |||||||
150 | 3.20 | 6.40 | ||||||||
200 | 1.60 | 6.40 |
﹡P:阀门定位器
﹡﹡对于缩容阀体允许压差,以同口径全容阀体允许压差计。
■ ZXN型气动薄膜调节阀(双座)外形尺寸及重量
单位:mm
公称通径(DN) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
φA | 282 | 308 | 394 | 498 | ||||||||
L | PN16 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN64 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
H1 | PN16 | 91 | 108 | 128 | 135 | 150 | 185 | 202 | 225 | 303 | 340 | |
PN40 | 91 | 108 | 118 | 135 | 150 | 185 | 202 | 225 | 303 | 340 | ||
PN64 | 120 | 132 | 137 | 159 | 179 | 205 | 253 | 266 | 288 | 376 | ||
H | 普 通 型 | PN16 | 376 | 414 | 424 | 440 | 548 | 583 | 583 | 743 | 853 | 857 |
PN40 | 376 | 414 | 424 | 440 | 548 | 583 | 583 | 743 | 853 | 857 | ||
PN64 | 397 | 453 | 440 | 474 | 567 | 602 | 663 | 752 | 809 | 897 | ||
高温型 | 506 | 544 | 554 | 570 | 697 | 708 | 713 | 868 | 1003 | 1061 | ||
波纹管型 | 446 | 487 | 499 | 558 | 690 | 704 | 711 | 854 | 998 | 1042 | ||
低温型 | 普通型高度+(700~1000) | |||||||||||
重 量 (Kg) | 普 通 型 | PN16 | 24 | 25 | 30 | 33 | 60 | 73 | 88 | 140 | 168 | 224 |
PN40 | 24 | 25 | 30 | 33 | 50 | 73 | 88 | 140 | 176 | 235 | ||
PN64 | 27 | 28 | 38 | 42 | 76 | 92 | 108 | 160 | 203 | 325 | ||
高温型 | 25 | 26 | 31 | 35 | 63 | 77 | 92 | 147 | 176 | 235 | ||
波纹管型 | 28 | 31 | 39 | 43 | 73 | 96 | 122 | 178 | 213 | 279 | ||
低温型 | 普通型重量增加(10~20)% | |||||||||||
低 温 型 | φD3 | 260 | 285 | 305 | 340 | 370 | 405 | 460 | 525 | 590 | 700 | |
φD4 | 290 | 315 | 335 | 370 | 400 | 435 | 490 | 555 | 630 | 740 | ||
螺栓孔 n-d | 8- φ14 | 8- φ14 | 8- φ16 | 10- φ16 | 10- φ16 | 10- φ16 | 12- φ18 | 14- φ18 | 16- φ18 | 18- φ18 |
■ ZXN型气动薄膜调节阀(双座)连接尺寸及标准
·法兰标准:铸铁法兰按GB4216-84
铸铁法兰按GB9113-88、JB/T79-94
·法兰密封面形式:PN10、PN16为凸面;
PN40、PN64为凹凸面、阀体为凹面。
·结构长度:按GB12221-89标准
·气动薄膜执行机构气信号接口:内螺纹M16×1.5
·夹套保温型夹套载热体接口:对焊φ18×4
﹡阀体法兰及法兰端面距离可以按用户指定的标准制造。
如:ANSI、JIS、JPI等标准。
■ ZXN型气动薄膜调节阀(双座)订货须知
订货时请用户提供以下资料:
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·介质名称
·工作温度及范围
·整机作用方式
·阀体、阀内件及填料材质
·所配附件
·其它特殊要求
■ ZXN型气动薄膜调节阀(双座)型号
