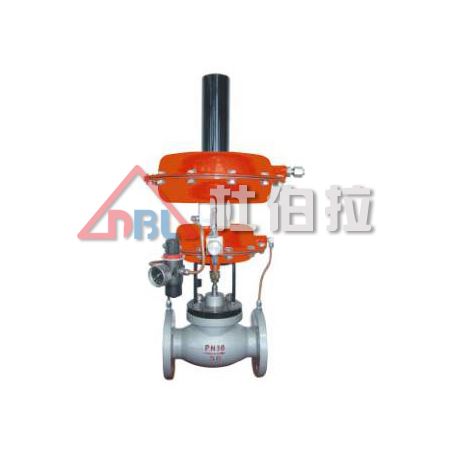

氮封阀产品概述：
调压阀无需外加能源，利用被调介质自身能量为动力源。自动控制阀门介质流量，使阀后压力保持恒定的压力稳定装置。现已广泛应用于连续送气的天然气采输，城市煤气以及冶金、石油、化工等工业生产部门。
氮封阀特点：
控制精度高，可比一般ZZY型直接操作型调压阀高一倍左右。调节压差比大（如阀前0.8MPa、阀后0.001MPa）特别适合微压气体控制。
压力设定在指挥器上实现，因而方便、快捷、省力省时可在运行状态下连续设定。
氮封阀零件资料:
阀体、阀盖：HT200、ZG230～450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti 司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13
主阀
2、主阀阀芯
3、主阀执行机构
4、节流阀
5、减压阀
6、指挥器阀芯
7、检测机构
8、预设弹簧
9、指挥器
氮封阀技术参数：
公称通径 DN(mm) | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
阀座直径 (mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
额定流量系数 KV | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
压力调节范围 Kpa | 0.5~7 5~20 15~50 30~150 | |||||||||||
公称压力 PN(MPa) | 1.0 1.6 | |||||||||||
被调介质温度 ( ℃ ) | -20~90 | |||||||||||
流量特性 | 快开 | |||||||||||
调节精度 (%) | ≤ 3 | |||||||||||
执行机构薄膜 有效面积 (cm 2 ） | 200 | 280 | 400 | |||||||||
允许泄漏量 | 符合 ANSIB16.104-1976 IV 级 | |||||||||||
氮封阀规格重量：
◆外形尺寸
公称通径 (DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
法兰端面距 (L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
H | 610 | 610 | 630 | 630 | 640 | 710 | 720 | 730 | 800 | 930 |
H1 | 330 | 330 | 350 | 350 | 360 | 430 | 440 | 450 | 520 | 650 |
φ | 310 | 400 | ||||||||
D | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 |
D 1 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
D 2 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 |
n-d | 4-14 | 4-18 | 8-18 | 8-22 | ||||||
连接标准：
氮封阀连接尺寸及标准
法兰标准：GB9113-88；
法兰密封面型式：凸面；
信号接口：内螺纹M16X1.5；
阀体法兰及法兰端面距离可以按用户指定的标准制造。
如ANSI、JIS、JPI等标准。
氮封阀订货须知
订货时请用户提供以下资料：
·调压阀名称、型号
