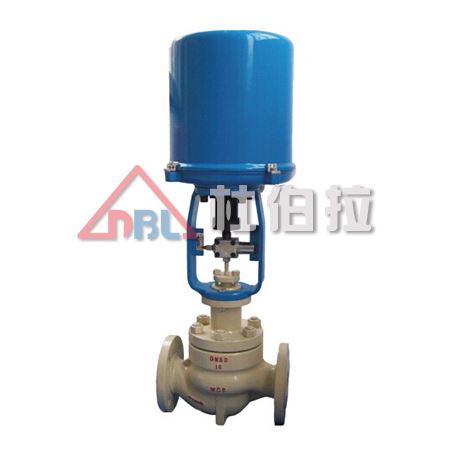

电动单座调节阀概述

ZDLP、ZDLM、ZAZP、ZAZM型电动单座、套筒调节阀，接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa；使用温度范围由40℃～450℃，接受信号为0～10mA.DC或4～20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种。前者用于一般场合，而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。

电动单座调节阀特点

·阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
·可调范围大，固有可调比为50，流量特性有直线和等百分比。
·电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好。套筒互换性强，使用压差大。
·调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
·伺服放大器采用深度动态负反馈。可提高自动调节精度。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封，杜绝流体外漏。

电动单座调节阀主要零件材料

阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：1Cr18Ni9Ti、司太莱合金堆焊、增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
垫片：橡胶石棉板、10^#、1Cr18Ni9Ti、石棉缠绕垫片
推杆、衬套：2Cr13
波纹管：1Cr18Ni9Ti

电动单座调节阀主要技术参数

公称通径DN(mm) (阀芯直径dN)		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
额定流量系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
额定行程L(mm)		16					25			40			60
公称压力P(MPa)		1.0、1.6、4.0、6.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量	单座	硬密封：Ⅳ级软密封：Ⅵ级
	套筒	硬密封：Ⅱ级软密封：Ⅳ级
工作温度t(℃)		-20～200、-40～250、-40～450、-60～450
信号范围(mA.DC)		0～10、4～20
作用方式		电关式、电开式
使用环境温(℃)		电动调节阀：-20～70℃、伺服放大器：0～50℃
使用环境湿度		电动调节阀：≤95％、伺服放大器：≤85％
电源电压		220V、50Hz、380V、50Hz

* 本产品性能指标贯彻GB/T4213-92。

电动单座调节阀配套用电动执行机构有关技术参数

公称通径DN(mm）		20	25	32	40	50	65	80	100	125	150	200
电动执行机构型号	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	电子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
电动执行机构推力 (N)	普通型	400 4000		400 4000			6400			6400 16000
	电子型	2000		4000			6000			8000
全行程时间(S)	普通型	12.5		20			32			48
	电子型	30		30			48			60
消耗功率 (W)	普通型	28					35
	电子型	6		15			25			40

* 表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。

电动单座调节阀允许压差

电动单座调节阀允许压差表 (单位：MPa)

公称通径(mm) 推力(N)	20				25	32	40	50	65	80	100	125	150	200
公称通径(mm) 推力(N)	10	12	15	20	25	32	40	50	65	80	100	125	150	200
400	3.90	2.71	1.71	0.95	0.62	0.37	0.24	0.15
2000	6.40	6.40	6.40	4.87	3.11
4000	6.40	6.40	6.40	6.40	6.11	3.73	2.39	1.53
6000									1.38	0.91	0.54
6400									1.45	0.95	0.61	0.40	0.28	0.15
8000												0.50	0.34	0.19
16000												0.98	0.68	0.38

电动套筒调节阀允许压差表(单位：MPa)

公称通径 (mm) 推力(N)	20	25	32	40	50	65	80	100	125	150	200
400	1.94	1.62	1.31	1.08	0.88
2000	6.40	6.40
4000	6.40	6.40	6.40	6.40	6.40
6000						6.40	6.40	6.40
6400						6.40	6.40	6.40	6.40	6.40	6.40
8000									6.40	6.28	4.59
16000									6.40	6.40	6.40

* 允许压差值若大于公称压力，则取公称压力值。

电动单座调节阀主要性能指标

序号	项目	单座阀	套筒阀
1	基本误差(％)	±2.5
2	回差(％)	2.0
3	死区(％)	3.0
4	额定行程偏差(％)	+2.5
5	额定流量系数偏差(％)	+10
6	固有流量特性	符合IEC534-1、GB/T4213-92中规定的斜率偏差

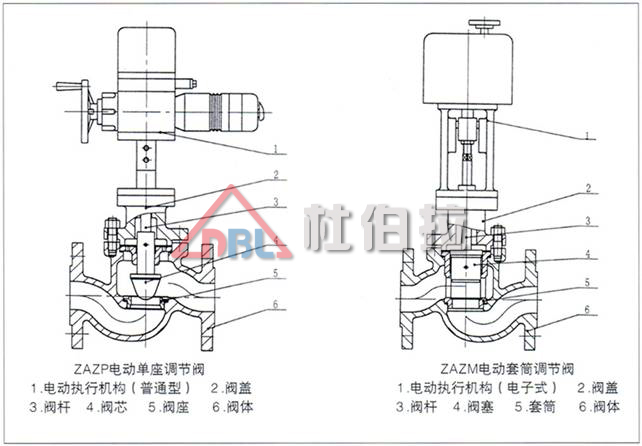

电动单座调节阀基本结构

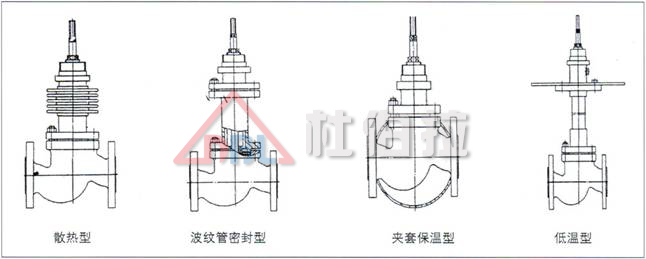

电动单座调节阀阀体及上阀盖型式

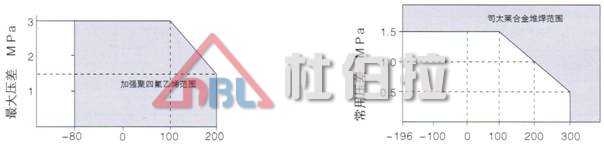

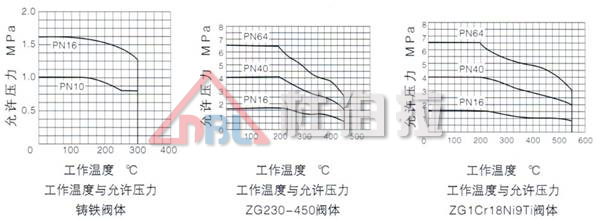

电动单座调节阀阀体及阀芯材料选择

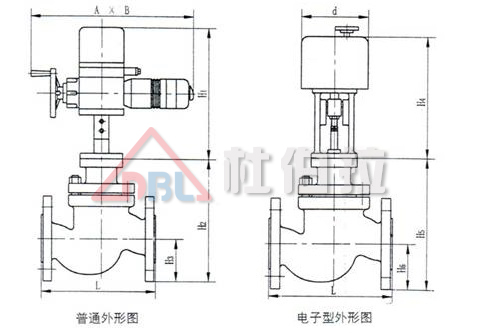

电动单座调节阀外形尺寸及重量

普通型（单位：mm）

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H₁		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H₂		175	180	215	218	230	280	285	315	400	460	540
H₃		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量(kg)	PN16 PN40	50	52	54	56	58	75	87	95	132	135	155
重量(kg)	PN64	53	56	58	65	68	84	110	129	177	180	210

电子型（单位：mm）

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
d		φ155		φ162			φ170
H₄		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H₅		175	180	215	218	230	280	285	315	400	460	540
H₆		53	58	70	75	82	92	100	110	125	142	170
重量 (kg)	PN16 PN40	10	12	15	17	18	34	87	54	76	79	100
重量 (kg)	PN64	13	16	19	26	27	43	110	85	120	125	150


电动单座调节阀连接尺寸及标准

·法兰标准：铸铁法兰按GB4216-84
                      铸钢法兰按GB9113-88
·法兰密封面型式：PN10、PN16为凸面；
                                    PN40、PN64为凹凸面、阀体为凹面。
·结构长度：按GB12221-89标准
·夹套保温型夹套载热体接口：对焊φ18×4
* 阀体法兰及法兰端面距离可以按用户指定的标准制造。
    如：ANSI、JIS、JPI等标准。

电动单座调节阀订货须知

订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·介质名称、阀前后压力、温度、流量等
·整机作用方式(电开、电关)及输入信号
·阀体、阀内件及填料材质
·附件(操作器、伺服放大器等)
·其它特殊要求

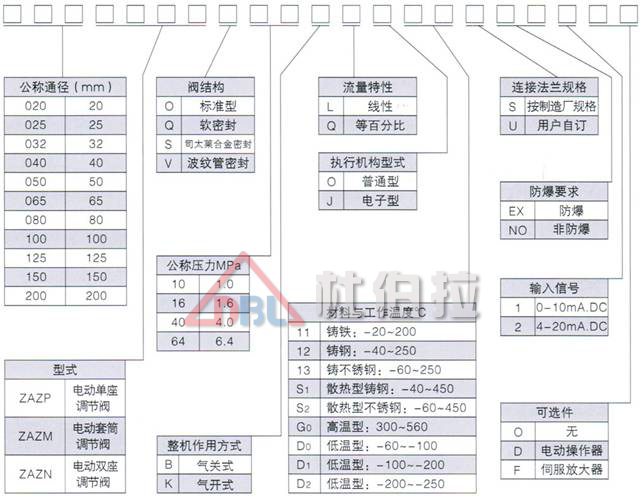

■ 型号
