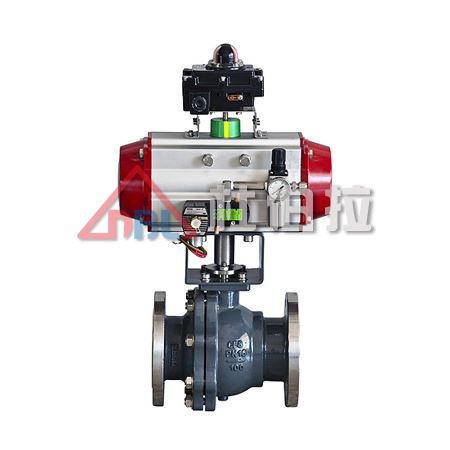

■ 气动O型切断球阀概述
ZSHO气动O型切断球阀是一种转角为90°的旋转阀门，密封性能优良，流通力大，流阻系数小，结构简单，使用寿命长，便于维修。配用齿轮齿条式执行机构，具有结构简单、紧凑、性能优越、输出力矩大等特点。球阀分单作用和双作用两种型号。单作用的优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于开启或关闭位置。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、航空、航天、造纸、给排水等控制领域中。
■ 气动O型切断球阀主要技术参数和性能
公称通径DN | DN8～450mm |
公称压力 | 1.6、4.0、6.4MPa、ANSI150、300、JIS10、20K |
适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
介质温度 | -40～+180℃ -40～+350℃ |
泄漏量 | 0符合ANSIB16.104 5级标准 |
球体转角 | 90° |
阀体材质 | ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF3(M)、CF8(M) |
阀座材料 | 聚四氟乙烯(常温)、特制PPL(高温) |
防爆级组 | d11BT4(d2c4)（可供普通型、防爆型二种规格） |
电磁阀电源 | 220VAC、24VDC |
气源压力MPa | 0.4～0.7MPa |
■ 气动O型切断球阀外形尺寸
■ ZSHO-1.6精气动O型切断球阀外形及连接尺寸
公称压力 | 公称通径 | L | D1(Ф) | D2(Ф) | D3(Ф) | b | H | z-d | 执行器型号 |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 220 | 4-Ф14 | ZGH65(B) |
20 | 140 | 105 | 75 | 55 | 14 | 223 | 4-Ф14 | ||
25 | 150 | 115 | 85 | 65 | 14 | 230 | 4-Ф14 | ||
32 | 165 | 135 | 100 | 78 | 16 | 268 | 4-Ф18 | ||
40 | 180 | 145 | 110 | 85 | 16 | 295 | 4-Ф18 | ZGH80(B) | |
50 | 200 | 160 | 125 | 100 | 16 | 318 | 4-Ф18 | ||
65 | 220 | 180 | 145 | 120 | 18 | 325 | 4-Ф18 | ||
80 | 250 | 195 | 160 | 135 | 20 | 425 | 8-Ф18 | ZGH120(B) | |
100 | 280 | 215 | 180 | 155 | 20 | 498 | 8-Ф18 | ||
125 | 320 | 245 | 210 | 185 | 22 | 580 | 8-Ф18 | ZGH140(B) | |
150 | 360 | 280 | 240 | 210 | 24 | 630 | 8-Ф18 | ||
200 | 400 | 335 | 295 | 265 | 26 | 650 | 8-Ф23 | ZGH220(B) | |
250 | 533 | 405 | 355 | 320 | 30 | - | 12-Ф23 | ||
300 | 610 | 460 | 410 | 375 | 30 | - | 12-Ф25 | ZGH200(B) | |
350 | 686 | 520 | 471 | 435 | 34 | - | 12-Ф25 | ||
400 | 762 | 580 | 525 | 485 | 36 | - | 12-Ф25 | ||
450 | 864 | 640 | 585 | 545 | 40 | - | 16-Ф30 |
■ ZSHO-6.4精气动O型切断球阀外形及连接尺寸
公称压力 | 公称通径 | L | D1(Ф) | D2(Ф) | D3(Ф) | D4(Ф) | b | f | H | z-d | 执行器型号 |
6.4 | 15 | 165 | 105 | 75 | 55 | 40 | 18 | 4 | 249 | 4-Ф14 | ZGH65(B) |
20 | 190 | 125 | 90 | 68 | 51 | 20 | 4 | 252 | 4-Ф18 | ||
25 | 216 | 135 | 100 | 78 | 58 | 22 | 4 | 265 | 4-Ф18 | ||
32 | 229 | 150 | 110 | 82 | 66 | 24 | 4 | 265 | 4-Ф23 | ||
40 | 241 | 165 | 125 | 95 | 76 | 24 | 4 | 295 | 4-Ф23 | ZGH100(B) | |
50 | 292 | 175 | 135 | 105 | 88 | 26 | 4 | 322 | 4-Ф23 | ||
65 | 330 | 200 | 160 | 130 | 110 | 28 | 4 | 392 | 4-Ф23 | ZGH140(B) | |
80 | 356 | 210 | 170 | 140 | 121 | 30 | 4 | 498 | 8-Ф23 | ||
100 | 406 | 250 | 200 | 168 | 150 | 32 | 4.5 | 513 | 8-Ф25 | ||
125 | 455 | 295 | 240 | 202 | 176 | 36 | 4.5 | - | 8-Ф30 | ZGH300(B) | |
150 | 495 | 340 | 280 | 240 | 204 | 38 | 4.5 | - | 8-Ф34 | ||
200 | 597 | 405 | 345 | 300 | 260 | 44 | 4.5 | - | 8-Ф34 | ||
250 | 673 | 470 | 400 | 352 | 313 | 48 | 4.5 | - | 12-Ф41 | ||
300 | 762 | 530 | 460 | 412 | 364 | 54 | 4.5 | - | 12-Ф41 | ||
350 | 825 | 595 | 525 | 475 | 422 | 60 | 5 | - | 12-Ф41 | ||
400 | 902 | 670 | 585 | 525 | 474 | 66 | 5 | - | 12-Ф48 |
