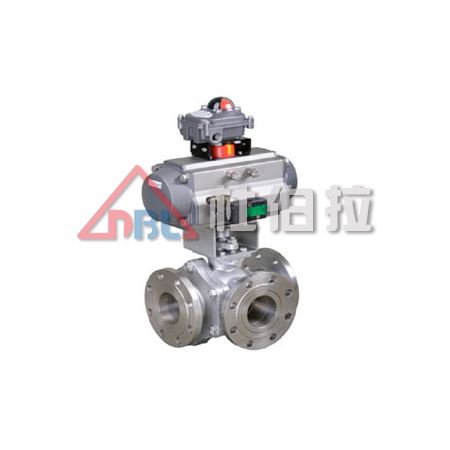

气动三通球阀产品概述
三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。
气动三通球阀由GT型、DA型、AW型气动活塞式双作用或单作用（弹簧复位式）执行机构组成，有比例调节型（采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA ?DC或4-20mA ?DC电流信号，改变球芯的旋转角度，可实现比例调节动作）。二位切换型（采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速切换控制）。
气动三通球阀结构特点
1．三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭（如流向图A）
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流（如流向图B）。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
5．三通球阀的主要产品系列：如流向图所示选择工况；
气动三通球阀主要零件材料及适用温度、介质
材料代号 | C（WCB） | P（304） | R（316） | |
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球体 | 2Cr13、（304） | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
阀座密封 | 增强聚四氟乙烯 、对位聚苯 | |||
填料 | 聚四氟乙烯 、柔性石墨 | |||
适用工况 | 适用介质 | 蒸汽、水、油品 | 硝酸碱类腐蚀性介质 | 醋酸类腐蚀性介质 |
适用温度 | 聚四氟乙烯≤180℃，对位聚苯≤300℃ | |||
气动三通球阀应用规范
设计制造标准 | 法兰尺寸标准 | 结构长度标准 | 检验试验标准 |
GB/T12237-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
API6D | ANSI B16.5 | ANSI B16.10 | JB/T9092-99 |
JPI7S-48 | JIS B2212~2214 | JIS B2002 | API598 |
气动三通球阀性能规范
试验压力 | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
气动三通球阀流量特性图
气动三通球阀主要技术参数和性能指标
公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
流量系系数KV | 17 | 33 | 62 | 95 | 146 | 232 | 350 | 439 | 810 | 1205 | 1912 | ||
公称压力PN（MPa） | 1.6、2.5、4.0、6.4 | ||||||||||||
球芯转角 | 0~90o | ||||||||||||
球芯型式 | L型或T型 | ||||||||||||
流量特性 | 快开式或比例调节式 | ||||||||||||
连接形式 | 法兰式、管螺纹式（G"） | ||||||||||||
气动执行机构 | 型号 | DA、GT系列；AW系列 | |||||||||||
气源压力 | 0.3～0.7MPa（净化压缩空气） | ||||||||||||
调节型 | 输入信号 | 电信号：DC 0～10mA、4～10mA；气信号：0.14～0.55MPa | |||||||||||
二位切换型 | 回信电压 | AC220V/DC24V/DC110V | |||||||||||
配用附件 | 电-气阀门定位器、空气过滤减压器、电磁阀、阀位回讯器、手动操作机构 | ||||||||||||
气动三通球阀外形尺寸
主要尺寸 | 公称通径 | |||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 500 |
L1 | 75 | 75 | 90 | 1OO | 1 O | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
其余的法兰尺寸请参阅样本 <主要外型及连接尺寸表>
内螺纹连接尺寸表：L型 内螺纹连接尺寸表：T型
SIZE | d | L | H | D1 | B | W1 | W2 |
1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 |
3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 |
1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 |
11/4" | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 |
11/2" | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 |
2" | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 |
SIZE | d | L | H | D1 | B | F | G | W1 | W2 |
1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 |
3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 |
1" | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 |
11/4" | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 |
11/2" | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 |
2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 |
