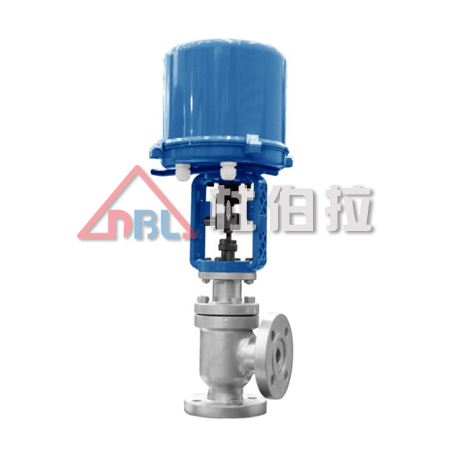

电动角式调节阀概述：
电动角式调节阀阀体为直角型，专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处，且角式阀体无死角，便于吹扫，维护简单被广泛应用。电子式电动角式调节阀一般采用单座或者平衡式套筒阀瓣，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源，即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节，在一些高压差场合也可以多级调节。
电动角式调节阀特点：
电动角式调节阀具有结构紧凑、重量轻 、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值，特别适用于具有高粘度、含有悬浮物和颗粒状物质的调节，可避免结焦、堵塞，便于自净与清洗的场合。
电动角式调节阀参数：
阀 体 | |
形 式 | 角型铸造阀 |
公称通径 | 20.25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm |
公称压力 | PN16、40、64bar |
法兰标准 | JB/T79.1-94、79.2-94等 |
材 料 | 铸钢、铸不锈钢 |
上 阀 | 标准型：-17-230℃散热型：230-450℃低温型：-60--196℃波纹管密封型：-40-350℃ |
阀盖形式 | 螺栓压紧式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
阀内组件 | |
阀芯型式 | 单座柱塞式阀芯 |
流量特性 | 等百分比特性和线性特性 |
材 料 | 不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 |
电动角式调节阀执行结构：
执行机构 | |||||||
型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 |
活塞直径 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 |
输出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
最大行程L(mm) | 30 | 60 | 100 | ||||
工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2 | 1 |
主要技术参数 | 电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC | ||||||
防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄 | |||||||
环境温度：-25 +70℃ 环境湿度：≤95% | |||||||
