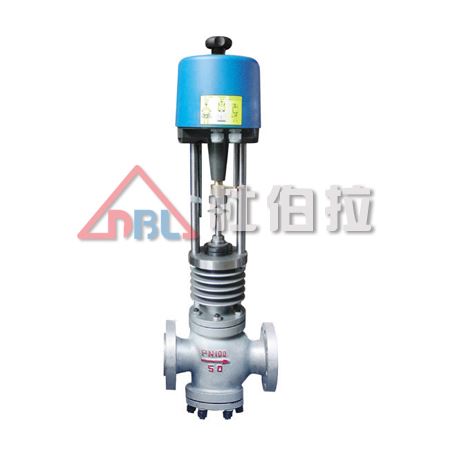

电动双座调节阀概述
ZDLN,ZAZN型电动双座调节阀,接受来自调节仪表的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-250~450℃,接受信号为0~10mA.DC或4~20mA.DC。电动双座调节阀适用于压差较大场合。按阀内件密封材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者适用于一般场合,而后者用于不允许外漏的特殊场合,流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。
电动双座调节阀特点
·阀体按流体力学原理设计成等截面低流阻流道.额定流量系数增大30%。
·可调范围大,固有可调比为50,流量特性有直线和等百分比。
·电动双座调节阀不平衡力小,阀稳定性好,使用压差大。
·调节切断型采用软密封结构阀芯,达Ⅵ级泄漏标准(零泄漏)。
·伺服放大器采用深度动态负反馈。可提高自动调节精度。
·电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。

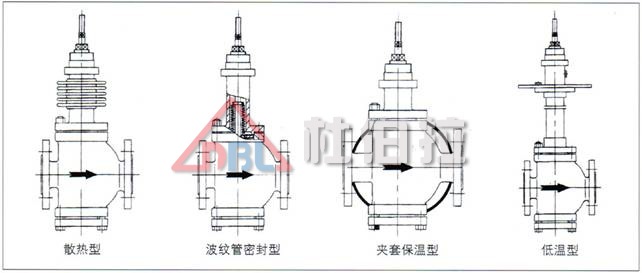

·波纹管密封型调节阀对移动的阀杆形成完全的密封,杜绝流体外漏。
电动双座调节阀主要零件材料
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀杆:1Cr18Ni9Ti、司太莱合金堆焊、增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
衬套:2Cr13
垫片:橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
波纹管:1Cr18Ni9Ti
电动双座调节阀主要技术参数
公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量 | 直线 | 12.1 | 10.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 |
等百分比 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | |
额定行程(mm) | 16 | 25 | 40 | 60 | |||||||
公称压力PN(MPa) | 1.0、1.6、4.0、6.4 | ||||||||||
固有流量特性 | 直线、等百分比 | ||||||||||
固有可调比 | 50 | ||||||||||
允许泄漏量 | 硬密封:Ⅱ、Ⅳ级 软密封:Ⅵ级 | ||||||||||
工作温度t(℃) | -250~-60、-20~200、-40~250、-40~450、-60~450 | ||||||||||
信号范围(mA.DC) | O~10、4~20 | ||||||||||
作用方式 | 电关式、电开式 | ||||||||||
使用环境温度(℃) | 电动调节阀:-20~70 伺服放大器:0~50 | ||||||||||
使用环境湿度 | 电动调节阀:≤95% 伺服放大器:≤85% | ||||||||||
电源电压 | 220V.Ac 50Hz 380V.Ac 50Hz |
﹡ 本产品性能指标贯彻JB/T7387-94。
序号 | 项目 | 性能指标 |
1 | 基本误差(%) | ±2.5 |
2 | 回差(%) | 1.5 |
3 | 死区(%) | 3.0 |
4 | 额定行程偏差(%) | +2.5 |
5 | 额定流量系数(%) | ±10 |
6 | 固有流量特性 | 符合IEC534-1、GB/T4213-92中规定的斜率偏差 |

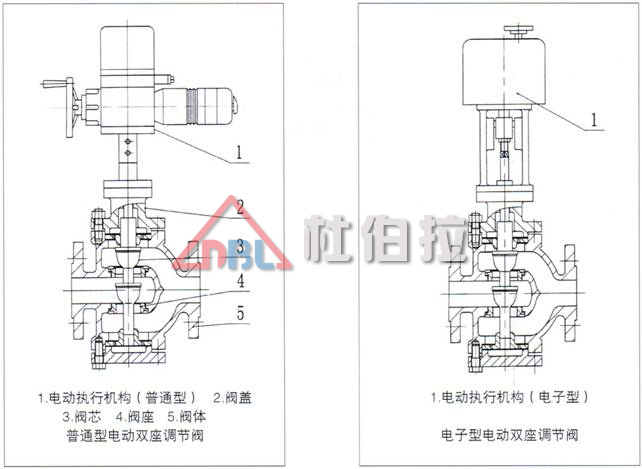

电动双座调节阀双座外形

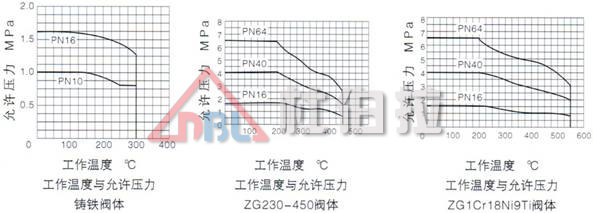

电动双座调节阀阀体及阀芯材料选择

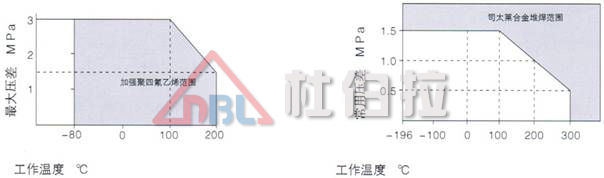

软阀座型 工作温度与最大压差范围 司太莱合金堆焊 工作温度与常用压差范围
电动双座调节阀配套用电动执行机构有关技术参数
公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
电动执行 | 普通型 | ZAZ-60 | ZAZ-60 | DKZ-410 | DKZ-410 | ||||||
电子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ4 | |||||||
电动执行 | 普通型 | 400 | 400 | 6400 | 6400 | ||||||
电子型 | 2000 | 4000 | 6000 | 8000 | |||||||
全行程 | 普通型 | 12.5 | 20 | 32 | 48 | ||||||
电子型 | 30 | 30 | 48 | 60 | |||||||
消耗功率 | 普通型 | 28 | 35 | ||||||||
电子型 | 6 | 15 | 25 | 40 |
﹡ 表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。
电动双座调节阀允许压差
电动双座调节阀允许压差表
公称通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
400 | 3.97 | 3.08 | 2.44 | 1.94 | ||||||
2000 | 6.40 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | ||||||
6000 | 6.40 | 6.40 | 6.40 | |||||||
6400 | 6.40 | 6.40 | 6.40 | 6.40 | 6.40 | 5.13 | ||||
8000 | 6.40 | 6.40 | 6.40 | |||||||
16000 | 6.40 | 6.40 | 6.40 |
﹡ 允许压差值若大于公称压力,则取公称压力值。

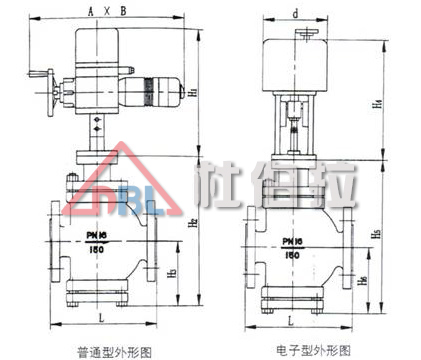

电动双座调节阀双座外形尺寸及重量
■ 普通型(单位:mm)
公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
A | 460 | 530 | 630 | ||||||||
B | 230 | 230 | 260 | ||||||||
H1 | 490 | 540 | 625 | ||||||||
L | PN16 / PN40 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN64 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
H2 | 295 | 330 | 340 | 362 | 424 | 462 | 482 | 656 | 691 | 752 | |
H3 | 110 | 130 | 135 | 148 | 174 | 194 | 204 | 260 | 280 | 346 | |
重量(kg) | PN16 / PN40 | 59 | 60 | 65 | 68 | 100 | 112 | 126 | 188 | 211 | 260 |
PN64 | 63 | 64 | 74 | 78 | 109 | 135 | 160 | 233 | 256 | 305 |
■ 电子型(单位:mm)
公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
d | φ155 | φ162 | φ170 | ||||||||
H4 | 290 | 325 | 380 | ||||||||
L | PN16 / PN40 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN64 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |
H5 | 295 | 330 | 340 | 362 | 424 | 462 | 482 | 656 | 691 | 752 | |
H6 | 110 | 130 | 135 | 148 | 174 | 194 | 204 | 260 | 280 | 346 | |
重量(kg) | PN16 / PN40 | 19 | 21 | 26 | 28 | 59 | 71 | 85 | 132 | 155 | 205 |
PN64 | 23 | 28 | 36 | 38 | 68 | 94 | 116 | 176 | 201 | 255 |
电动双座调节阀连接尺寸及标准
·法兰标准:铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式:PN10、PN16为凸面;PN40、PN64为凹凸面、阀体为凹面。
·结构长度:按GB12221-89标准
·薄膜执行机构气信号接口:内螺纹M16×1.5
·夹套保温型夹套载热体接口:对焊φ18×4
* 阀体法兰及法兰端面距离可以按用户指定的标准制造。
如:ANSI、JIS、DIN等标准。
电动双座调节阀订货须知
订货时请用户提供以下资料:
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·介质名称、阀前后压力、温度、流量等
·工作温度及范围
·整机作用方式(电开、电关)及输入信号
·阀体、阀内件及填料材质
·附件(操作器、伺服放大器等)
·其它特殊要求

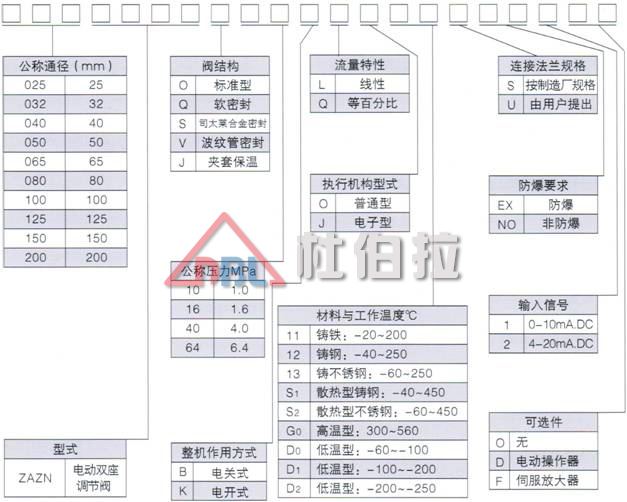

电动双座调节阀型号
